Схема теплоснабжения — анализ существующего состояния и 15-летний план развития системы теплоснабжения города/поселения с учетом правового регулирования в области энергосбережения и повышения энергетической эффективности





 Схема теплоснабжения

Схема теплоснабжения — анализ существующего состояния и 15-летний план развития системы теплоснабжения города/поселения



Схема теплоснабжения

Схема теплоснабжения — документ, содержащий предпроектные материалы по обоснованию эффективного и безопасного функционирования системы теплоснабжения, ее развития с учетом правового регулирования в области энергосбережения и повышения энергетической эффективности.

Организация развития систем теплоснабжения поселений, городских округов

1. Развитие систем теплоснабжения поселений, городских округов осуществляется в целях удовлетворения спроса на тепловую энергию, теплоноситель и обеспечения надежного теплоснабжения наиболее экономичным способом при минимальном вредном воздействии на окружающую среду, экономического стимулирования развития и внедрения энергосберегающих технологий.
2. Развитие системы теплоснабжения поселения или городского округа осуществляется на основании схемы теплоснабжения, которая должна соответствовать документам территориального планирования поселения или городского округа, в том числе схеме планируемого размещения объектов теплоснабжения в границах поселения или городского округа.
3. Уполномоченные в соответствии с настоящим Федеральным законом органы должны осуществлять разработку, утверждение и ежегодную актуализацию схем теплоснабжения, которые должны содержать:
1) определение условий организации централизованного теплоснабжения, индивидуального теплоснабжения, а также поквартирного отопления;
2) решения о загрузке источников тепловой энергии, принятые в соответствии со схемой теплоснабжения;
3) графики совместной работы источников тепловой энергии, функционирующих в режиме комбинированной выработки электрической и тепловой энергии, и котельных, в том числе график перевода котельных в "пиковый" режим функционирования;
4) меры по консервации избыточных источников тепловой энергии;
5) меры по переоборудованию котельных в источники комбинированной выработки электрической и тепловой энергии;
6) радиус эффективного теплоснабжения, позволяющий определить условия, при которых подключение теплопотребляющих установок к системе теплоснабжения нецелесообразно вследствие увеличения совокупных расходов в указанной системе;
7) оптимальный температурный график и оценку затрат при необходимости его изменения.
4. Реализация включенных в схему теплоснабжения мероприятий по развитию системы теплоснабжения осуществляется в соответствии с инвестиционными программами теплоснабжающих организаций или теплосетевых организаций и организаций, владеющих источниками тепловой энергии, утвержденными уполномоченными в соответствии с настоящим Федеральным законом органами в порядке, установленном правилами согласования и утверждения инвестиционных программ в сфере теплоснабжения, утвержденными Правительством Российской Федерации.
5. При разработке схемы теплоснабжения должна быть обеспечена безопасность системы теплоснабжения, определяемая следующими показателями:
1) резервирование системы теплоснабжения;
2) бесперебойная работа источников тепловой энергии, тепловых сетей и системы теплоснабжения в целом;
3) живучесть источников тепловой энергии, тепловых сетей и системы теплоснабжения в целом.

(Федеральный закон РФ N 190-ФЗ от 27 июля 2010 года "О теплоснабжении" )

"Схема теплоснабжения" является ключевым понятием закона "О теплоснабжении" и важнейшим системным инструментом работы теплоснабжающей организации способствующим слаженной согласованной работе системы теплоснабжения.

Схема теплоснабжения состоит из разделов, разрабатываемых в соответствии с пунктами 4 - 17 настоящего документа, и обосновывающих материалов к схемам теплоснабжения, разрабатываемых в соответствии с пунктами 18 - 49 ПП РФ №154 от 22.02.2012.
В схему теплоснабжения включаются следующие разделы:
а) раздел 1 "Показатели перспективного спроса на тепловую энергию (мощность) и теплоноситель в установленных границах территории поселения, городского округа";
б) раздел 2 "Перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки потребителей";
в) раздел 3 "Перспективные балансы теплоносителя";
г) раздел 4 "Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии";
д) раздел 5 "Предложения по строительству и реконструкции тепловых сетей";
е) раздел 6 "Перспективные топливные балансы";
ж) раздел 7 "Инвестиции в строительство, реконструкцию и техническое перевооружение";
з) раздел 8 "Решение об определении единой теплоснабжающей организации (организаций)";
и) раздел 9 "Решения о распределении тепловой нагрузки между источниками тепловой энергии";
к) раздел 10 "Решения по бесхозяйным тепловым сетям".

Обосновывающие материалы к схеме теплоснабжения, являющиеся ее неотъемлемой частью, включают следующие главы:
а) глава 1 "Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения";
б) глава 2 "Перспективное потребление тепловой энергии на цели теплоснабжения";
в) глава 3 "Электронная модель системы теплоснабжения поселения, городского округа";
г) глава 4 "Перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки";
д) глава 5 "Перспективные балансы производительности водоподготовительных установок и максимального потребления теплоносителя теплопотребляющими установками потребителей, в том числе в аварийных режимах";
е) глава 6 "Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии";
ж) глава 7 "Предложения по строительству и реконструкции тепловых сетей и сооружений на них";
з) глава 8 "Перспективные топливные балансы";
и) глава 9 "Оценка надежности теплоснабжения";
к) глава 10 "Обоснование инвестиций в строительство, реконструкцию и техническое перевооружение";
л) глава 11 "Обоснование предложения по определению единой теплоснабжающей организации".

Глава 1 "Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения" состоит из следующих частей:
а) часть 1 "Функциональная структура теплоснабжения";
б) часть 2 "Источники тепловой энергии";
в) часть 3 "Тепловые сети, сооружения на них и тепловые пункты";
г) часть 4 "Зоны действия источников тепловой энергии";
д) часть 5 "Тепловые нагрузки потребителей тепловой энергии, групп потребителей тепловой энергии в зонах действия источников тепловой энергии";
е) часть 6 "Балансы тепловой мощности и тепловой нагрузки в зонах действия источников тепловой энергии";
ж) часть 7 "Балансы теплоносителя";
з) часть 8 "Топливные балансы источников тепловой энергии и система обеспечения топливом";
и) часть 9 "Надежность теплоснабжения";
к) часть 10 "Технико-экономические показатели теплоснабжающих и теплосетевых организаций";
л) часть 11 "Цены (тарифы) в сфере теплоснабжения";
м) часть 12 "Описание существующих технических и технологических проблем в системах теплоснабжения поселения, городского округа".

В современных условиях целесообразно иметь и использовать на предприятии математическую компьютерную модель системы централизованного теплоснабжения, позволяющую просчитывать возможные последствия планируемых мероприятий и, таким образом, принимать оптимальные экономически обоснованные решения по наладке, регулировке и модернизации системы централизованного теплоснабжения при обеспечении потребителей расчётными тепловыми и гидравлическими параметрами.

ТРЕБОВАНИЯ К СХЕМАМ ТЕПЛОСНАБЖЕНИЯ определяют для этого в составе схемы теплоснабжения электронную модель ситсемы теплоснабжения.

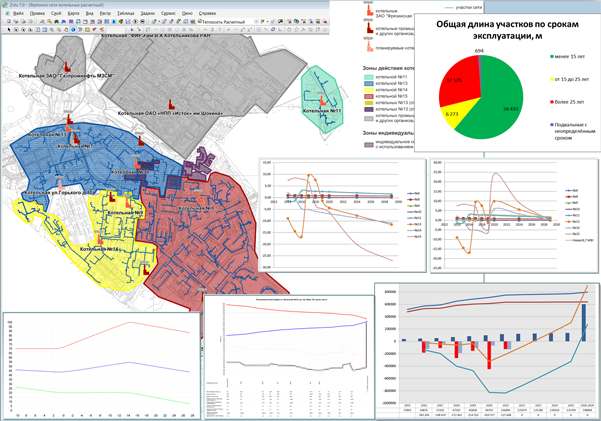

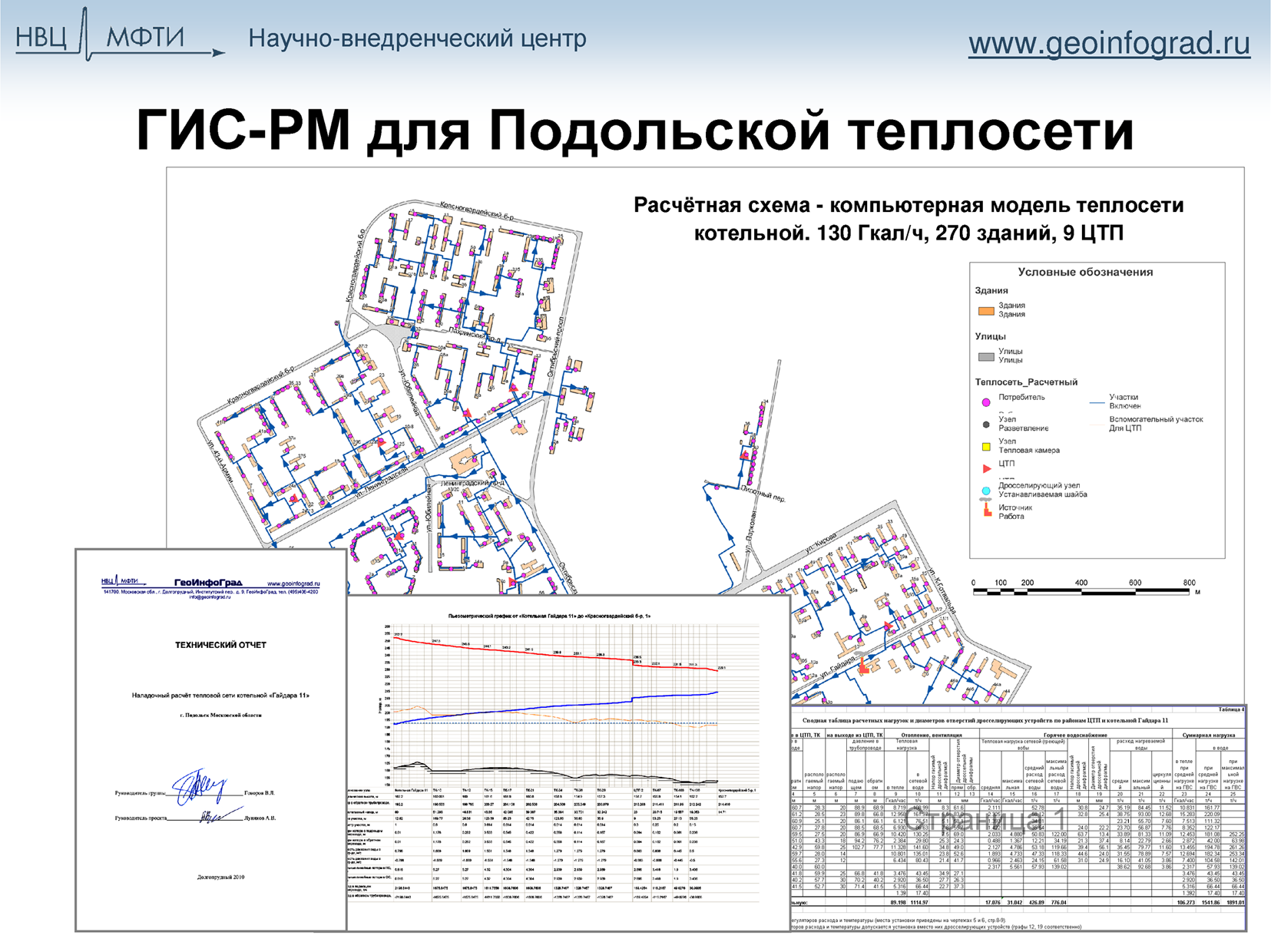

Расчётная схема-электронная модель системы теплоснабжения города. Общий план

Рис. Расчётная схема-электронная модель системы теплоснабжения города. Общий план

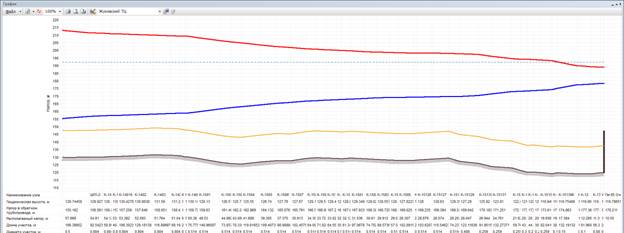

Анализ результатов расчёта. Пьезометрический график от источника тепла до самого «плохого» потребителя

Рис. Анализ результатов расчёта. Пьезометрический график от источника тепла до самого «плохого» потребителя

"Электронная модель системы теплоснабжения поселения, городского округа" содержит:
а) графическое представление объектов системы теплоснабжения с привязкой к топографической основе поселения, городского округа и с полным топологическим описанием связности объектов;
б) паспортизацию объектов системы теплоснабжения;
в) паспортизацию и описание расчетных единиц территориального деления, включая административное;
г) гидравлический расчет тепловых сетей любой степени закольцованности, в том числе гидравлический расчет при совместной работе нескольких источников тепловой энергии на единую тепловую сеть;
д) моделирование всех видов переключений, осуществляемых в тепловых сетях, в том числе переключений тепловых нагрузок между источниками тепловой энергии;
е) расчет балансов тепловой энергии по источникам тепловой энергии и по территориальному признаку;
ж) расчет потерь тепловой энергии через изоляцию и с утечками теплоносителя;
з) расчет показателей надежности теплоснабжения;
и) групповые изменения характеристик объектов (участков тепловых сетей, потребителей) по заданным критериям с целью моделирования различных перспективных вариантов схем теплоснабжения;
к) сравнительные пьезометрические графики для разработки и анализа сценариев перспективного развития тепловых сетей.

  • Требования законодательства
  • Программное обеспечение
  • Видеозапись презентации (лекции) «Электронная модель системы теплоснабжения и современный подход к наладке и модернизации тепловых сетей с примером»

    в рамках программы «ОСНОВЫ РАЗРАБОТКИ СХЕМ ТЕПЛОСНАБЖЕНИЯ ПОСЕЛЕНИЙ И ГОРОДСКИХ ОКРУГОВ» для повышения квалификации должностных лиц органов местного самоуправления и специалистов теплоснабжающих организаций проводимой ФГАОУ ДПО "ИПК ТЭК"

^




Законодательство по схемам теплоснабжения



  • ФЕДЕРАЛЬНЫЙ ЗАКОН от 27 июля 2010 года № 190-ФЗ "О ТЕПЛОСНАБЖЕНИИ".
  • ПОСТАНОВЛЕНИЕ от 22 февраля 2012 г. N 154 "О ТРЕБОВАНИЯХ
    К СХЕМАМ ТЕПЛОСНАБЖЕНИЯ, ПОРЯДКУ ИХ РАЗРАБОТКИ И УТВЕРЖДЕНИЯ".
  • ПРИКАЗ от 29 декабря 2012 г. Об утверждении методических рекомендаций
    по разработке схем теплосиабжения.

^




Программное обеспечение для разработки, ведения и актуализации схемы теплоснабжения и электронной модели системы теплоснабжения



Для реализации этих требований можно использовать поставляемое нами программное обеспечение ZuluThermo в составе следующих модулей:

  • Геоинформационная система — ГИС Zulu
  • Поверочный теплогидравлический расчет тепловых сетей
  • Наладочный теплогидравлический расчет тепловой сети (наладка)
  • Конструкторский расчет кольцевой тепловой сети
  • ПО для построения пьезометрических графиков
  • Коммутационные задачи
  • ПО для расчета нормативных тепловых потерь в тепловых сетях
  • Расчёт показателей надёжности.

Подробнее ...>>

^




ГеоИнфоГрад предлагает теплоснабжающим и теплосетевым организаций

  ГеоИнфоГрад предлагает Вам разработку и актуализацию схемы теплоснабжения и электронной модели системы теплоснабжения включающей геоинформационную систему (ГИС) и модуль гидравлических расчётов тепловой сети (далее — расчеты).

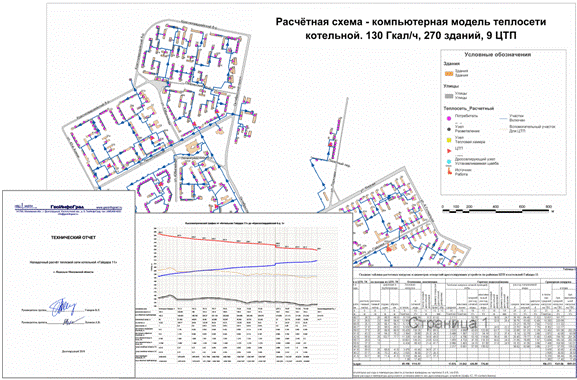

Режимная наладка тепловых сетей. Расчётная схема-компьютерная модель тепловых сетейНаличие ГИС и расчетов позволит более эффективно

  • учитывать материальные ресурсы;
  • экономить электроэнергию, воду, тепло и газ;
  • выполнять наладку тепловых сетей;
  • послужит основой проектирования и развития тепловых сетей города.

ГИС включит цифровой топографический план инженерных коммуникаций города, табличные (паспортные) данные по изображённым объектам и позволит выполнять инвентаризацию и паспортизацию объектов инженерной сети. Подключение к ГИС модуля расчётов предоставит следующие возможности:

  • проводить гидравлические расчёты тупиковых и кольцевых тепловых сетей: поверочный, наладочный, конструкторский;
  • строить пьезометрические графики;
  • формировать отчетную документацию по объектам сети (например, создание отчетов о состоянии сети, сводных отчетов об объектах сети, отчетов о ремонтных, профилактических и аварийных работах, оперативных планов участков);
  • повысить энергосбережение и энергоэффективность работы сетей теплоснабжения, и таким образом,
  • повысить экономическую эффективность работы тепловых сетей.

Программное обеспечение, используемое при разработке геоинформационной системы с модулем гидравлических расчетов для предприятий теплоснабжения ГИС Zulu и ZuluThermo разработано в России и применяется во многих городах и на многих предприятиях. В целом система насчитывает более 300 успешных внедрений, среди них:

  • Белгород МП «Тепловые сети»;
  • МП «Тепловые сети» г. Иваново;
  • ООО «Дмитровтеплосервис»;
  • МУП «Тепловые сети» г. Камышин;
  • МУП «Подольская теплосеть»;
  • ОАО «Выборгтеплоэнерго»;
  • «Братские тепловые сети»;
  • ОАО «Красноярский институт Водоканалпроект»;
  • Московский Институт Коммунального Хозяйства и Строительства;
  • Московский Государственный Строительный Университет.

^




Информация о группе компаний ГеоИнфоГрад



Группа компаний ГеоИнфоГрад специализируется на поставке программного обеспечения, разработке и внедрении геоинформационных систем, создании расчетных электронных моделей тепловых сетей для гидравлических расчётов и наладки тепловых сетей. Специалисты ГеоИнфоГрада обладают высокой квалификацией и опытом по эксплуатации и наладке тепловых сетей с применением современных технологий в тесном контакте с эксплутационно-теплоснабжающей организацией МУП «Инженерные сети города Долгопрудного».

Основные проекты группы компаний  ГеоИнфоГрад по ГИС, электронным моделям и гидравлическому расчёту и наладке сетей теплоснабжения и водоснабжения:

ГеоИнфоГрад предоставляет также следующие услуги:

  • Обучение работе с программой сотрудников предприятий;
  • Импорт и интеграция данных из AutoCAD, MapInfo, «ИнГео», Zulu и других программ;
  • Техническую поддержку пользователей и сопровождение программного обеспече-ния.

Отзывы о работах ГеоИнфоГрада, сертификаты и удостоверения по схемам теплоснабжения:

МФТИ МУП «Подольская теплосеть» УМП «Лобненская теплосеть»
Благодарственное письмо МФТИ ГеоИнфофГраду Отзыв Подольская теплосеть ГеоИнфоГраду Отзыв Лобненской теплосети ГеоИнфоГраду

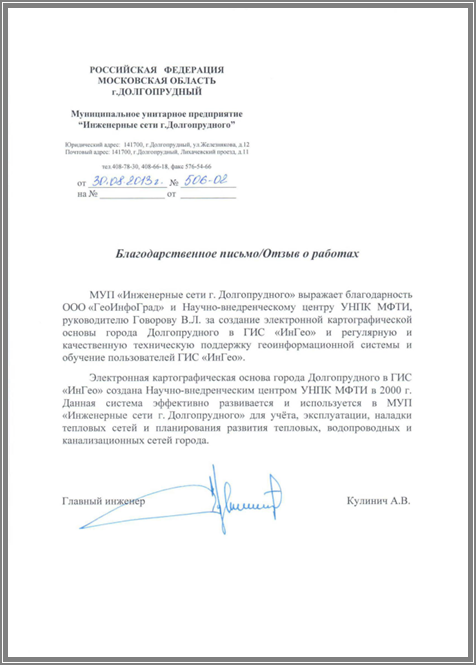

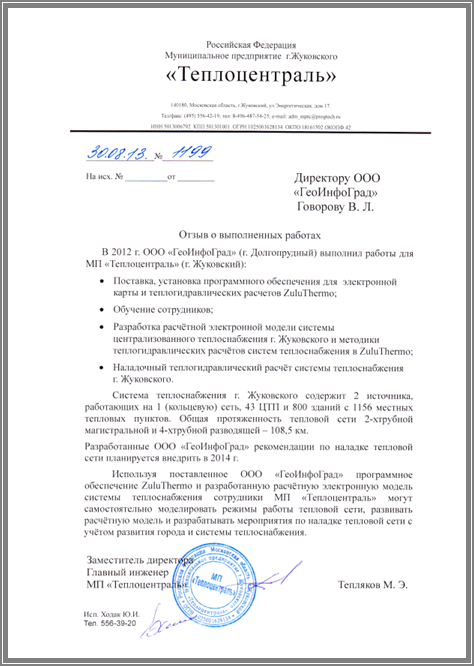

МУП «Инженерные сети г.Долгопрудного» МП «Теплоцентраль» г. Жуковский Кольская АЭС
Отзыв Геоинфограду Инженерные сети Долгоnрудного Отзыв Теплоцентраль Жуковского ГеоИнфоГраду Отзыв Кольской АЭС ГеоИнфоГраду


МП «Лыткаринская теплосеть»

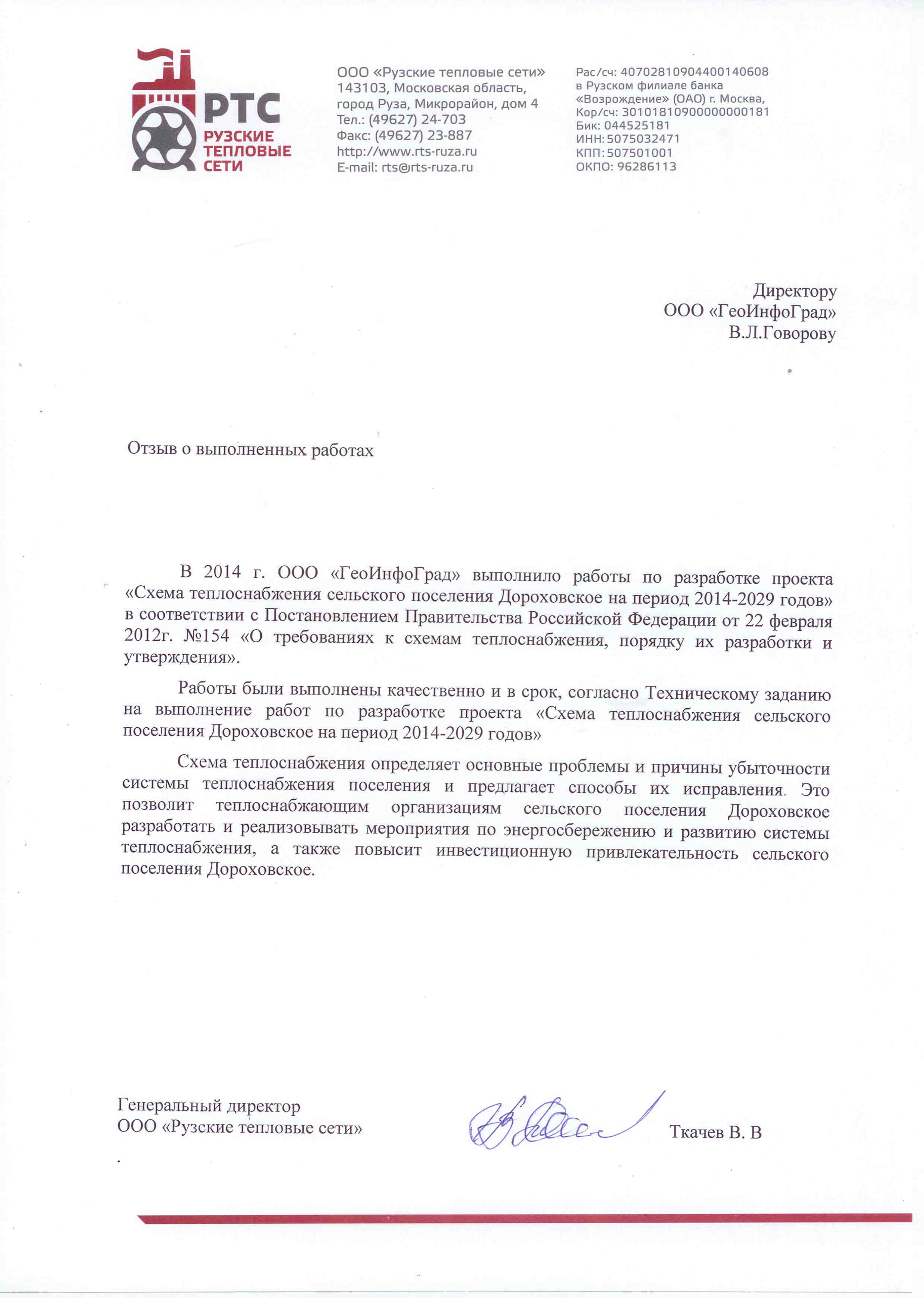

ООО «Рузские тепловые сети

МП «Лобненская теплосеть»

Отзыв МП «Лыткаринская теплосеть» ГеоИнфоГраду Отзыв Теплоцентраль Жуковского ГеоИнфоГраду Отзыв Кольской АЭС ГеоИнфоГраду



Сетрификат по схемам теплоснабжения Удостоверение по схемам теплоснабжения
Сетрификат по схемам теплоснабжения Говоров ГеоИнфоГрад Удостоверение по схемам теплоснабжения Говоров ГеоИнфоГрад


^







Предложение по разработке схемы теплоснабжения в формате для печати (pdf)...>>

Предложение по разработке расчетной модели и наладке тепловых сетей (pdf)...>>

Примеры внедрения ГИС и расчётных моделей сетей; разработки мероприятий по режимной наладке систем централизованного теплоснабжения...>>

Описания  программы для теплогидравлических расчетов тепловых сетей ZuluThermo ...>>

Электронная модель системы теплоснабжения и современный подход к наладке и модернизации тепловых сетей.
В.Л. Говоров, С.Г. Легостин, А.В. Луняков, М.А. Галахов
.

Современный подход к режимной наладке систем централизованного теплоснабжения.
В.Л. Говоров, С.Г. Легостин, А.В. Луняков.
Доклад на 53 научной конференции МФТИ 24 - 29 ноября 2010 г.
Публикация в «ЖКХ: журнал руководителя и главного бухгалтера» № 1/2011
...>>

Получить консультацию специалиста, ознакомительную версию программного обеспечения для электронной модели системы теплоснабжения и теплогидравлических расчётов...>>

Сделать заказ схемы теплоснабжения и электронной модели системы теплоснабжения ...>>

^
